螺旋分級機 / 簡介

螺旋分級機是選礦的設備之一，借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。螺旋分級機應用于處理沖積砂礦，尤其適合于有用礦物單體解離度高而且呈扁平狀者。螺旋分級機簡稱分級機。分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。

螺旋分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

螺旋分級機是廣泛用于選礦設備中與球磨機、磁選機等組成的專業配套生產線工藝,將礦物料中的細泥與礦物料分離出來,并對物料進分級洗選作業,借用不同物料重力和密度不同,在液體物料中的下降速度不一樣的原理,粗大的比重的物料沉入槽內,細物料與雜質在水表面由排料口溢流出.

產品優勢
1、主體主要由動力裝置、槽體、支座、升降裝置.
2、主要分為單、雙螺旋、高堰式、沉沒式等四種設備.
3、主要將球磨設備的物料進不同規格的分類和雜質的選分等級。

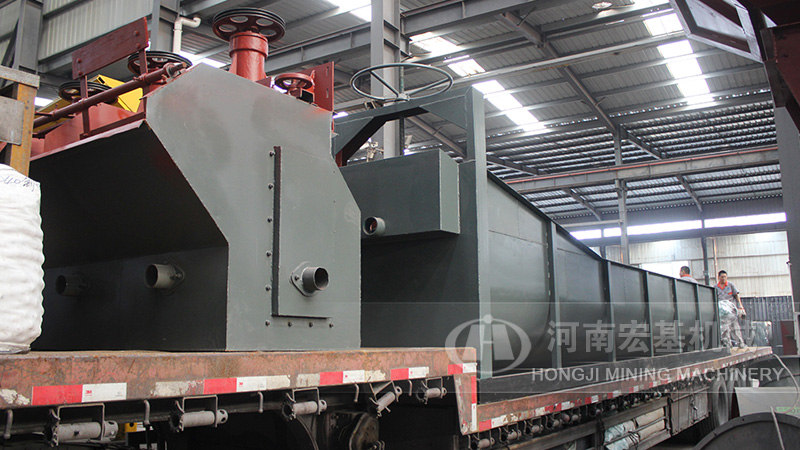

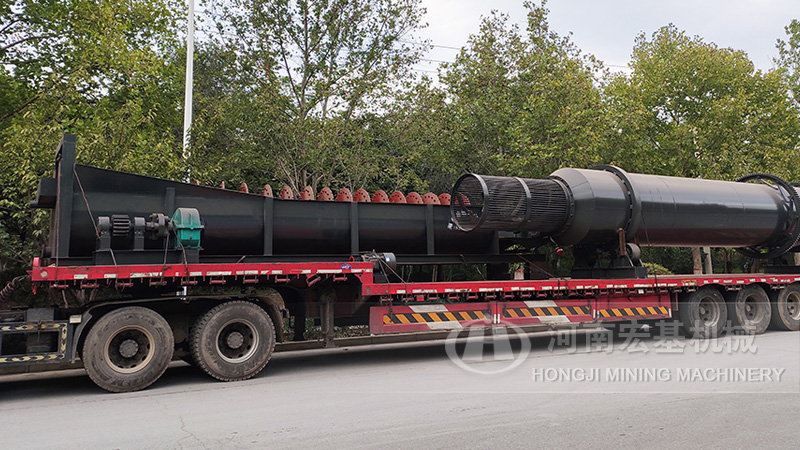

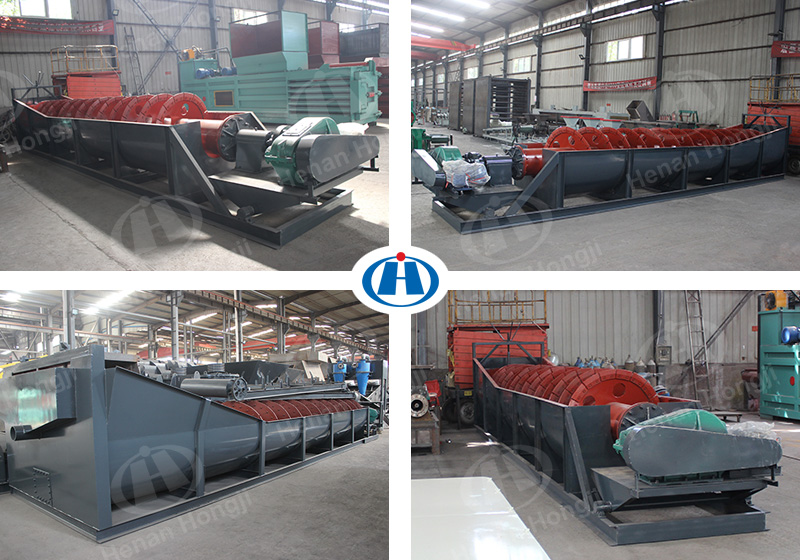

螺旋分級機 / 圖片實拍

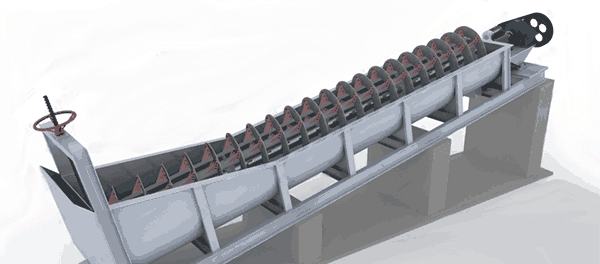

工作原理

該機工作時分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

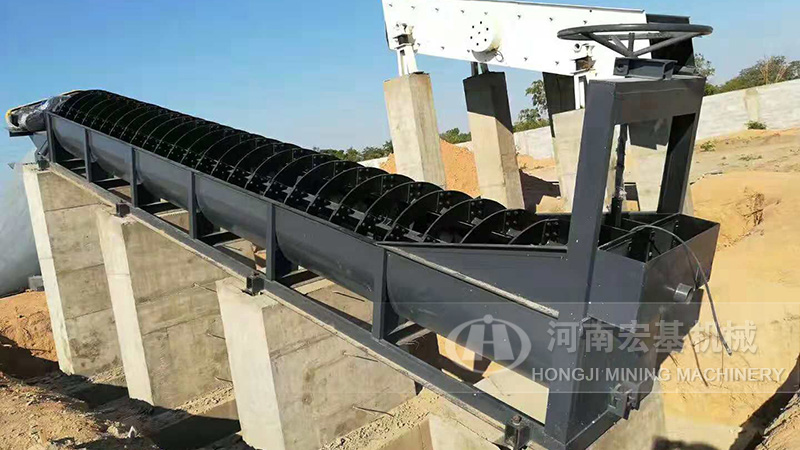

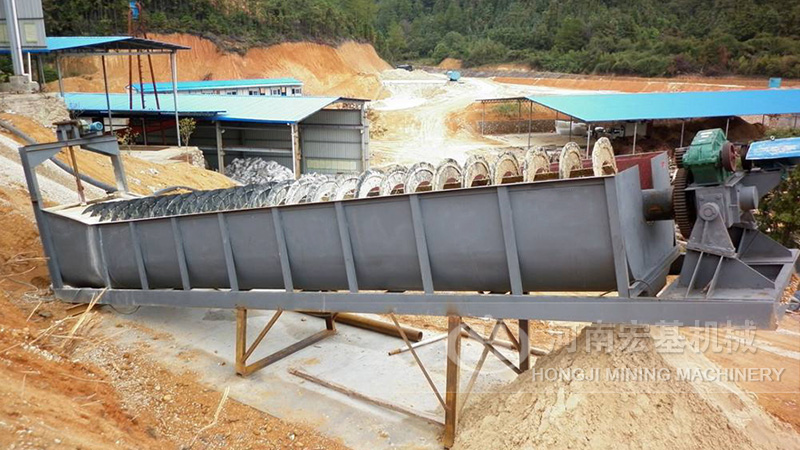

螺旋分級機 / 客戶現場

螺旋分級機 / 技術參數

型號	螺旋轉速 (r/min)	水槽長度 (mm)	螺旋直徑 (mm)	電機傳動功率 (kw)	電機提升功率 (kw)	返砂能力 (t/d)	溢流能力 (t/d)
FG7.5	6-10	5500	750	3	手動	340-570	65
FG10	5.0-8.0	6500	1000	4	手動	675-1080	110
FG12	5.0-8.0	6500	1200	5.5	1.5	1170-1870	155
FG15	4.0-6.0	8400	1500	7.5	2.2	1830-2740	235
FG20	4.0-6.0	8400	2000	11	2.8	3240-5400	400
FG24	3.6	9210	2400	15	3	4650-7450	580
FG30	3.2	1250	3000	22	4	11625	890
2FG12	5.0-8.0	6500	1200	5.5×2	1.5×2	2340-3740	310
2FG15	4-6.0	8400	1500	7.5×2	1.5×2	3660-5480	470
2FG20	3.0-5.5	8400	2000	11×2	2.8×2	7780-11880	800
2FG24	3.6	9210	2400	15×2	3×2	13600	1160
2FG30	2.0-3.2	12500	3000	22×2	4×2	14600-23400	1785
